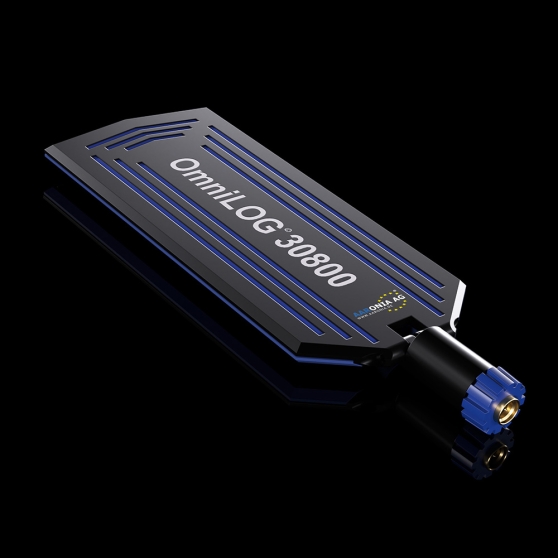

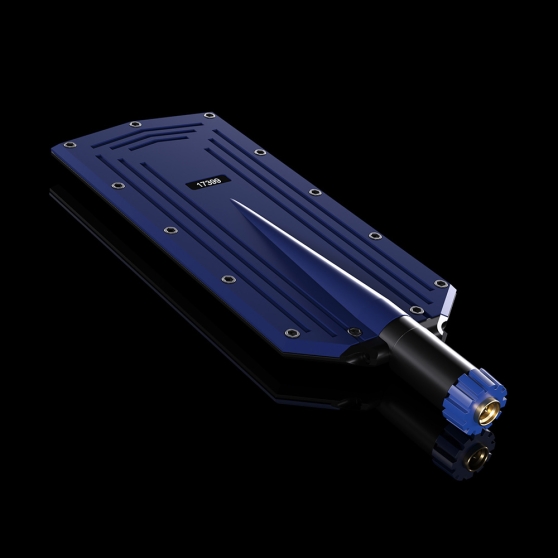

Aaronia OmniLOG 30800 ympärisäteilevä antenni 300MHz – 8GHz

Ympärisäteilevä ultralaajakaista-antenni. SKU: 202/003.

OmniLOG® 30800 -antenni on OmniLOG 70600 -mallin laajennettu versio. Pienestä koostaan ​​huolimatta se kattaa erittäin laajan taajuusalueen 300 MHz – 8 GHz. Se sopii täydellisesti SPECTRAN-kämmenspektrianalysaattorin lisäksi, mutta sitä voidaan käyttää myös minkä tahansa muun spektrianalysaattorimerkin kanssa.

Taajuusalue kattaa seuraavat tyypilliset signaalilähteet: GSM, CDMA, LTE, WiFi, ISM, DECT, Bluetooth, 5 GHz WLAN, WiMAX.

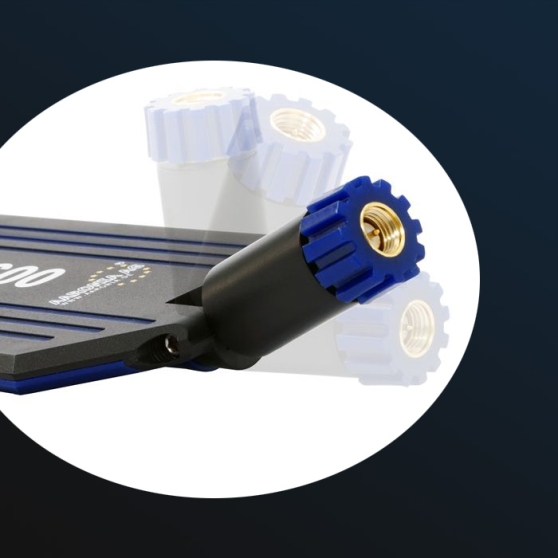

Antennissa on tukeva 90° niveljalusta SMA-liittimellä. Niveljalusta on säädettävissä jokaiseen asentoon ja kiinnitetään kahdella erityisellä kuularuuvilla.

HyperLOG-antenneihin verrattuna OmniLOG-antenni tarjoaa mahdollisuuden kentänvoimakkuuden suoraan, säteittäiseen mittaukseen ilman, että antennia tarvitsee siirtää lähteeseen. Tämä tarjoaa mahdollisuuden saada suoran kentänvoimakkuuslukeman ilman vaivaa.

PC-analyysiohjelmisto ”MCS” tukee OmniLOG -laitetta myös laajakaista-antennina.

Antennin erittäin pieni koko mahdollistaa mittaukset herättämättä huomiota tai jopa peitettyjen mittausten tekemisen.

Jokainen OmniLOG-antenni tarjoaa korkealaatuisen SMA-urosliittimen, ja sellaisenaan se voidaan liittää suoraan jokaiseen SPECTRAN-analysaattoriin. Antenni toimitetaan yksityiskohtaisten, tyypillisten kalibrointitietojen kera.

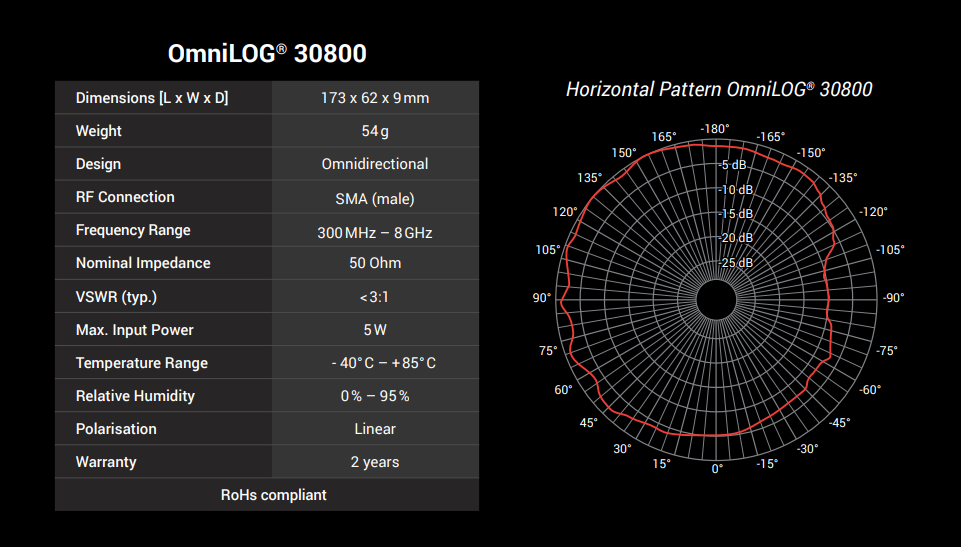

Tekniset tiedot:

• Rakenne: Ympärisäteilevä (radiaalinen isotrooppinen)
• Polarisaatio: Lineaarinen
• Taajuusalue: 300MHz – 8GHz
• Impedanssi: 50 ohmia
• Keskimääräinen VSWR: 2,5
• RF-liitäntä: SMA (uros)
• Lämpötila-alue: -20°C – +70°C
• Isku: 40G 10 ms:n kohdalla
• Lämpöshokki: -20°C – +70°C: 10 sykliä
• Mitat (P/L/K): 173 x 63 x 9 mm
• Paino: 54 g
