Micsigin vaimentimet mittapäille

Vaimennin	Ominaisuudet
Vakiomalliset vaimentimet (Standard Model Attenuators)	SigOFIT-mittapäätä voidaan käyttää erilaisten vaimenninkärkien kanssa differentiaalimuotoisten signaalien testaamiseen välillä ±0,01 V – ±20 kV. Testausjännitealue on räätälöitävissä.
Erittäin korkean jännitteen vaimentimet (Ultra-High Voltage Attenuators)	Tukee jopa 20 kV:n huippujännitteen (kVpk) tuloa ja 200 MHz:n kaistanleveysrajaa, mikä mahdollistaa suurjännitesignaalien mittauksen, laitteiston suojauksen ja korkeaenergiset testaukset.
Jatkuvasäätöiset RF-suurjännitevaimentimet (Continuous RF Ultra-High-Voltage Attenuator)	Suurin sallittu jännite: 5 kV, taajuusalue: 300 kHz – 50 MHz, tarkkuus: 1 %, ei kuumenemista tai läpilyöntiä.
Pitkänmalliset (tyypillisesti 1 m) vaimentimet (Long Type Attenuator - typical 1 m）	1 metrin jatkettu vaimennin; soveltuu sovelluksiin, joissa laitteen sisäinen tila on rajallinen tai signaalin siirtoetäisyys on pitkä.
SMA-adapteri (SMA Adapter)	Suora SMA-liitäntä valokuitueristettyyn mittapäähän (vaimennus 2×) pienten signaalien mittausta varten.

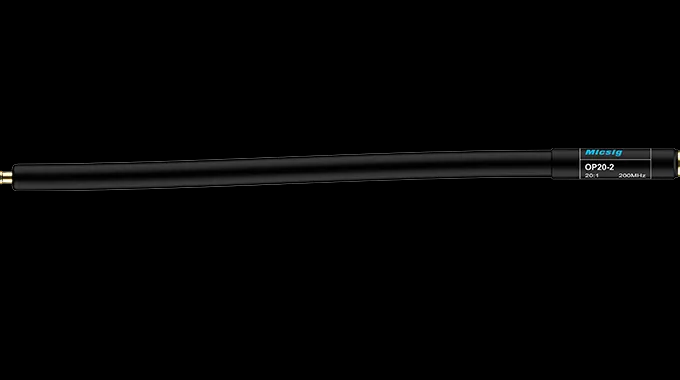

1. Vakiomalliset vaimentimet (Standard Model Attenuators)

Valokuitueristetyt SigOFIT- mittapäät eri vaimentimien kanssa käytettyinä tukevat differentiaalisignaalien mittausta välillä ±0,01 V – ±5000 V.

Vaimenninmalli	Jakkityyppi	Vaimennussuhde	Jännitealue	Non-destruktiivinen jännite (max.)	Tulon impedanssi
OP20-3	MMCX	20:1 @0dB 2:1 @20dB	±10V ±1V	1000Vpk	4.47MΩ \|\| ≤4pF
OP50-3	MMCX	50:1 @0dB 5:1 @20dB	±25V ±2.5V	1000Vpk	4.19MΩ \|\| ≤2pF
OP100-3	MMCX	100:1 @0dB 10:1 @20dB	±50V ±5V	1000Vpk	4.10MΩ \|\| ≤2pF
OP200-3	MCX	200:1 @0dB 20:1 @20dB	±100V ±10V	2500Vpk	8MΩ \|\| ≤1pF
OP500-3	MCX	500:1 @0dB 50:1 @20dB	±250V ±25V	2500Vpk	5MΩ \|\| ≤1pF
OP1000-3	MCX	1000:1 @0dB 100:1 @20dB	±500V ±50V	2500Vpk	20.94MΩ \|\| ≤1pF
OP2000-3	MCX	2000:1 @0dB 200:1 @20dB	±1000V ±100V	2500Vpk	20.52MΩ \|\| ≤1pF
OP5000-3	MCX	5000:1 @0dB 500:1 @20dB	±2500V ±250V	2500Vpk	40.82MΩ \|\| ≤1pF
OP10000-3	LCX	10000:1 @0dB 1000:1 @20dB	±5000V ±500V	8000Vpk	40.82MΩ \|\| ≤1pF
OP20-5	MMCX	20:1 @0dB 2:1 @20dB	±10V ±1V	1000Vpk	4.47MΩ \|\| ≤4pF
OP50-5	MMCX	50:1 @0dB 5:1 @20dB	±25V ±2.5V	1000Vpk	4.19MΩ \|\| ≤2pF
OP100-5	MMCX	100:1 @0dB 10:1 @20dB	±50V ±5V	1000Vpk	4.10MΩ \|\| ≤2pF
OP200-5	MCX	200:1 @0dB 20:1 @20dB	±100V ±10V	2500Vpk	8MΩ \|\| ≤1pF
OP500-5	MCX	500:1 @0dB 50:1 @20dB	±250V ±25V	2500Vpk	5MΩ \|\| ≤1pF
OP1000-5	MCX	1000:1 @0dB 100:1 @20dB	±500V ±50V	2500Vpk	20.94MΩ \|\| ≤1pF
OP2000-5	MCX	2000:1 @0dB 200:1 @20dB	±1000V ±100V	2500Vpk	20.52MΩ \|\| ≤1pF
OP5000-5	MCX	5000:1 @0dB 500:1 @20dB	±2500V ±250V	2500Vpk	40.82MΩ \|\| ≤1pF
OP10000-5	LCX	10000:1 @0dB 1000:1 @20dB	±5000V ±500V	8000Vpk	40.82MΩ \|\| ≤1pF
OP20-1G	MMCX	20:1 @0dB 2:1 @20dB	±10V ±1V	1000Vpk	4.47MΩ \|\| ≤4pF
OP50-1G	MMCX	50:1 @0dB 5:1 @20dB	±25V ±2.5V	1000Vpk	4.19MΩ \|\| ≤2pF
OP100-1G	MMCX	100:1 @0dB 10:1 @20dB	±50V ±5V	1000Vpk	4.10MΩ \|\| ≤2pF
OP200-1G	MCX	200:1 @0dB 20:1 @20dB	±100V ±10V	2500Vpk	8MΩ \|\| ≤1pF
OP500-1G	MCX	500:1 @0dB 50:1 @20dB	±250V ±25V	2500Vpk	5MΩ \|\| ≤1pF
OP1000-1G	MCX	1000:1 @0dB 100:1 @20dB	±500V ±50V	2500Vpk	20.94MΩ \|\| ≤1pF
OP2000-1G	MCX	2000:1 @0dB 200:1 @20dB	±1000V ±100V	2500Vpk	20.52MΩ \|\| ≤1pF
OP5000-1G	MCX	5000:1 @0dB 500:1 @20dB	±2500V ±250V	2500Vpk	40.82MΩ \|\| ≤1pF
OP10000-1G	LCX	10000:1 @0dB 1000:1 @20dB	±5000V ±500V	8000Vpk	40.82MΩ \|\| ≤1pF

＊ OPXX-*, jossa XX ilmaisee vaimennussuhteen ja * kaistanleveyden.
＊ Eri mittausalueille tarkoitettuja vaimentimia voidaan räätälöidä.

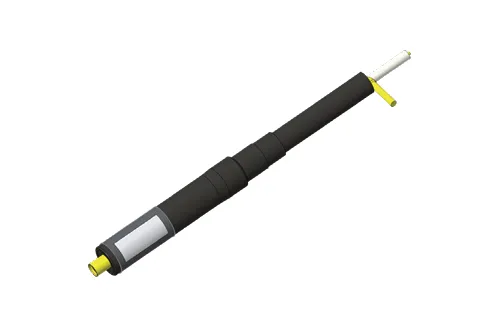

2. Erittäin korkean jännitteen vaimentimet (Ultra-High Voltage Attenuators)

Tukevat jopa 20 kV:n huippujännitteen (kVpk) tuloa ja 200 MHz:n kaistanleveysrajaa, mikä mahdollistaa vakaan testauksen matalista jännitteistä aina erittäin korkeisiin jännitealueisiin saakka ja laajentaa mittausaluetta merkittävästi.

Vaimenninmalli	Vaimennussuhde	Jännitealue	Non-destruktiivinen jännite (max.)	Tulon impedanssi
OP20000	20000:1 @0dB 2000:1 @20dB	±10000V ±1000V	15000Vpk	120MΩ \|\| ≤2pF
OP30000	30000:1 @0dB 3000:1 @20dB	±15000V ±1500V	20000Vpk	180MΩ \|\| ≤1pF
OP40000	40000:1 @0dB 4000:1 @20dB	±20000V ±2000V	30000Vpk	240MΩ \|\| ≤1pF

Vaimenninmalli

Vaimennussuhde

Jännitealue

Non-destruktiivinen jännite (max.)

Tulon impedanssi

OP20000

20000:1 @0dB

2000:1 @20dB

±10000V

±1000V

15000Vpk

120MΩ || ≤2pF

OP30000

30000:1 @0dB

3000:1 @20dB

±15000V

±1500V

20000Vpk

180MΩ || ≤1pF

OP40000

40000:1 @0dB

4000:1 @20dB

±20000V

±2000V

30000Vpk

240MΩ || ≤1pF

3. Jatkuvasäätöiset RF-suurjännitevaimentimet (Continuous RF Ultra-High-Voltage Attenuators)

Mahdollistavat jatkuvan vaihtojännitteen (AC) mittauksen jopa 5 kV:n tasolle 300 kHz:n – 50 MHz:n taajuusalueella; laitteessa on pienet häviöt, se ei kuumene käytössä, ja sen rakenne kestää korkeita jännitteitä ilman läpilyönnin riskiä. Se on räätälöitävissä yli 5 kV:n RF-suurjännitesovelluksiin ja soveltuu tutkimus-, kehitys- ja testausympäristöihin, joissa vaaditaan vakaata, pitkäaikaista toimintaa ja signaalin suurta tarkkuutta.

- Kaistanleveys: 300 kHz–50 MHz

- Huippujännite: 5000 Vpk

- Tarkkuus: 1 %

- Korkeampi jännite on räätälöitävissä

4. Pitkänmalliset (tyypillisesti 1 m) vaimentimet (Long Type Attenuators – typical 1m）

Suunniteltu räkkiasennettuihin testaus- ja järjestelmäintegraatioympäristöihin; soveltuvat asennuksiin, joissa on rajoitetusti tilaa sekä pitkiin signaalireitteihin ja lämpöshokkitestaukseen.

– Eri malleja vaimentimista on saatavana yhden metrin pituisina
– Myös mittatilaustyönä toteutetut pituudet ovat mahdollisia
– Käyttölämpötila: -40 °C – +85 °C; muokattavissa välille -50 °C – +150 °C

5. OP-SMA SMA-adapteri ( SMA Adapter)

SMA-sovitin, joka mahdollistaa suoran SMA-liitännän valokuitueristettyyn mittapäähän pienten signaalien mittausta varten. Vaimennuskerroin on 2 (6 dB). Tulojännitealue on ±1 V (0 dB:n asetus) ja ±100 mV (20 dB:n asetus); mukana toimitetaan SMA-kaapeli suoraa signaalilähteeseen kytkemistä varten.
